影响电缆故障波形的因素有以下几项:
1、电缆故障绝缘电阻是否小于1000欧姆,当小于1000欧姆时故障点反射波形比较清晰;
2、被测电缆是否有T接分支电缆。如有,则需要有TDR伴侣协助,在被测主干电缆远端或分支电缆远端施加TDR伴侣的开断信号,使故障点发射波形与分支电缆远端分别出来;
3、脉冲反射仪是否有比较法功能,有比较法的脉冲反射仪将好相、坏相的波形在同一屏下同时展示,二者波形的分叉点就是故障点的位置;
4、电缆的绝缘层材料。如果是油纸电缆或纯净的交联聚乙烯材料,则故障波形简单、清晰;
5、如果是聚氯乙烯材料,受添加剂等影响波传播特性差,则故障波形衰减很快,故障点反射较难辨认。

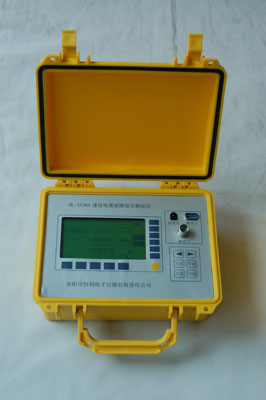

电缆故障可用电缆故障测试仪测试。
