高压试验变压器主要分为干式高压试验变压器、串激式高压试验变压器、油浸式高压试验变压器、充气式高压试验变压器、油浸式试验变压器、变频谐振试验变压器、高压试验变压器控制台和绝缘筒式试验变压器八大类。简介如下:
一、干式高压试验变压器
干式试验变压器具有重量轻,体积小,造型美观,性能稳定,使用携带方便等特点,特别适用于现场操作使用,是国内更新换代的新型交直流两用高压试验变压器。本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。
二、串激式高压试验变压器
串激式高压试验变压器主要特点及功能,其不同于上述变压器的功能同高压试验变压器相比有很大的优越性,因为整个试验装置由几台单台试验变压器组成,单台试验变压器容量小、电压低、重量轻,便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用,又可分开成几套单台试验变压器单独使用。
在串级试验变器基本原理图中,低压电源加在试验变压器I的初级绕组a1x1上,单台试验变压Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级试验变压器Ⅱ的初级绕组供电;第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器Ⅲ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V和2V的高电位上,所以箱体对地是绝缘的,试验变压器I的箱体是接地的。
三、油浸式高压试验变压器
高压试验变压器是发电厂、供电局及科研单位等广大用户的用来做交流耐压试验的基本试验设备,通过了国家质量监督局的标准,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验,考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。
四、充气式高压试验变压器
随着中国电力工业的发展,对试验变压器的电压等级要求也越来越高,而传统的油浸式试验变压器,在体积上和重量上都越来越不能满足现场工作的要求。充气式试验变压器,降低了体积和重量,更方便客户携带到现场做试验。
随着中国基础科学研究的进步,新材料,新工艺的应用,把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能,及不燃性,使得它作为新的绝缘介质得到广泛的应用。
五、油浸式试验变压器
油浸式试验变压器具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
六、变频谐振试验变压器
变频串并联谐振试验变压器是运用串联谐振的原理,通过调节变频控制器的输出频率,使得回路中的电抗器的电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。 变频串并联谐振试验变压器广泛应用于电力、冶金、石油、化工、等行业,适用于大容量、高电压的电容性试品,如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防性试验。
大屏幕显示试验数据、试验状态,并有实时操作步骤提示功能;能灵活整定实验电压、调频范围、加压时间 试验结果能计算出被试品电容;具有计算机通讯接口,便于通讯和试验数据管理;体积小、重量轻、操作方便 分辨率高、频率分辨率为0.001HZ;安全可靠高、系统具有过电流、过电压及放电保护功能,可有效保护人身及设备安全;试验结果可打印;可升级造作软件。

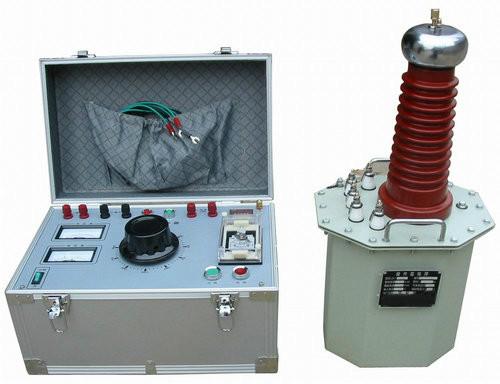

七、高压试验变压器控制台
试验变压器控制台是高压试验变压器的配套设备.与试验变压器一起作耐压和泄漏试验。
试验变压器控制台是由接触式调压器及控制、保护、测量、信号电路组成.通过接入220V/380V工频电源,调节调压器的输出电压(即试验变压器的输入电压)取得所需要的试验高电压(被试品的耐压值)。
八、绝缘筒式试验变压器
绝缘筒式验变压器(工频试验变压器)主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平,也作为变压器、互感器、避雷器等试品的无局部放。单台电压可达750kV-刷新世界纪录。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
