串联谐振试验装置的原理

串联谐振试验装置(Frequency series resonance device)是利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的设备。

　　由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经励磁变压器耦合给串联谐振回路，提供串联谐振的激励功率。

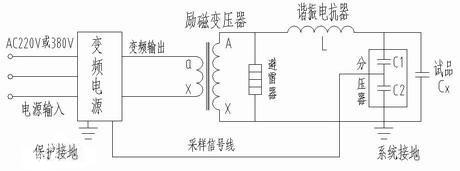

                                原理图

 原理图串联谐振试验装置是最新一代专门用于容性试品交流耐压试验的设备，广泛用于各种高压交联电缆，变压器，发电机，GIS开关，电动机的交流耐压试验，SF6开关变频调频串联谐振串谐工频交流耐压试验成套仪器设备。

　　串联谐振主要应用于：

　　1、GIS和SF6开关 的交流耐压试验

　　2、6kV-500kV变压器 的工频耐压试验

　　3、6kV-500kV高压交联电缆 的交流耐压试验

　　4、发电机 的交流耐压试验

　　5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
