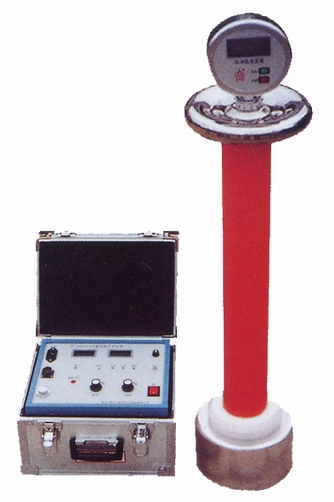

LHP-0202A（高频）直流高压发生器
发表时间：[2013-12-13 13:19:49] 标签：
适用于发供电、输变电工程及大型厂矿企业的预防性试验，也可用于科研院所作为直流高压稳压电源。
优选进口器件材料以先进工艺精心制造，保证了产品的高品质、优越性。采用高频倍压整流和PWM高频脉宽调制方式，输出电压稳定，波纹系数小。自动计算氧化锌避雷器1mA下75%电压值，转换精度优于0.5%单片机控制，全量程平滑调压。电压调节精度0.1%，电压、电流测量误差1%，电压分辨率0.1KV，电流分辨率0.1μA，脉动 因数优于0.5%
具有快速可靠的保护功能，还能耐受大电容试品对地直接放电。额定直流电压（KV）：40 60 80 100 120 160 200 220 250 300 400额定直流电流（mA）2 2.5 3 5 工作电源：AC220V±10% 50Hz主要技术指标和特点|
电压KV
电流mA
|
控制箱
|
高压发生器
|
||
|
外型尺寸(mm)
|
质量(kg)
|
外型尺寸(mm) ※
|
质量(kg)
|
|
|
LHP-40/2、3、5
|
320×260×200
|
7
|
Φ170×Φ80×320
|
2.5
|
|
LHP-60/2、3、5
|
320×260×200
|
7
|
Φ170×Φ80×360
|
3.0
|
|
LHP-80/2、3、5
|
320×260×200
|
7
|
Φ170×Φ80×390
|
3.0
|
|
LHP-100/2、3、5
|
320×260×200
|
7
|
Φ170×Φ80×460
|
3.5
|
|
LHP-120/2、3、5
|
320×260×200
|
7
|
Φ170×Φ90×500
|
4.0
|
|
LHP-160/2、3、5
|
320×260×200
|
7.5
|
Φ210×Φ90×700
|
5.0
|
|
LHP-180/2、3、5
|
320×260×200
|
8
|
Φ210×Φ90×880
|
6.0
|
|
LHP-200/2
|
320×260×230
|
8
|
Φ210×Φ90×880
|
9.5
|
|
LHP-200/3
|
320×260×230
|
8.5
|
Φ210×Φ90×880
|
10
|
|
LHP-220/3
|
320×260×230
|
8.5
|
Φ210×Φ90×900
|
10.0
|
|
LHP-250/3
|
320×260×230
|
8.5
|
Φ210×Φ90×950
|
12.0
|
|
LHP-300/3
|
320×260×230
|
8.5
|
Φ210×Φ90×1000
|
12.5
|
|
高压极性
|
负电压极性，零电压启动，线性连续可调。
|
|||
|
工作电源
|
50Hz AC220V±10%
|
|||
|
电压测量误差
|
满度：1%±1个字，最高分辨0.1kV
|
|||
|
电流测量误差
|
满度：1%±1个字，最高分辨0.1μA
|
|||
|
波纹系数
|
优于0.5%
|
|||
|
电压稳定度
|
随机波动，电网变化±10%时 ≤0.5%
|
|||
|
工作方式
|
间断工作制，额定负载60分钟。
|
|||
|
环境温度
|
-20℃~40℃
|
|||
|
相对湿度
|
当温度为25℃时，不大于90%（无大量凝露）。
|
|||
|
海拔高度
|
3000米以下
|
|||
※外型尺寸=均压罩直径(ΦR)×绝缘筒径(ΦR)×总高(H)
